截止阀的工作原理

截止阀

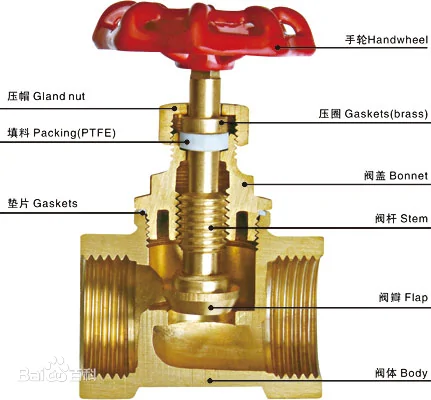

截止阀的工作原理:阀芯沿阀座中心线移动,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通,关闭阀门。阀座通口的变化是与阀瓣行程有关。

截止阀的工作原理

截止阀开启时,阀瓣的开启高度为公称直径的25%~30%时,管道内介质的流量最大,阀门处于全开位置。所以截止阀的全开位置,由阀瓣的行程来决定。

截止阀阀芯是塞形的阀瓣,密封上面呈平面或海锥面,阀瓣沿阀座的中心线作上下直线运动。阀杆的运动形式,也有升降旋转杆式可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此,这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。

截止阀

由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,截止阀不仅适用于中低压,而且适用于高压。

介质流向有规定,由于截止阀的结构特点,介质如果从阀瓣下方进入阀门时,关闭阀门时阻力大,而开阀门的阻力小,阀杆不够粗容易被顶弯。改成介质流向,自上而下,因为介质流向动能的作用,关闭阀门阻力小,不容易顶弯阀杆,开启阀门时拉阀杆阻力大也没关系了。所以,安装时有方向性,严格按阀门流向箭头指示的方向安装,不能装反了。

截止阀分类:

截止阀按阀体的结构形式分为直角式、直通式和直流式。

1,直角式流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。阀体多采用锻造,适用于较小通经、较高压力的的截止阀。

2,直通式是最常见的结构,介质进出口通道在同一方向上呈180°,但其流体的阻力最大。

3,直流式或Y形截止阀中,阀体的流道与主流道成一斜线,流体阻力较小,多用于含固体颗粒或粘度大的流体。

截止阀种类:

按公称压力分为:真空、低压、中压、高压、超高压阀等;

按工作温度分为:高温、中温、常温、低温、超低温阀等;

按驱动方式分为:手动阀、动力驱动阀(电磁、气动、液动、电动及各种联动阀)、自动阀等;

按阀体材料分为:铸铁、铸铜、铸钢、碳钢、钛、不锈钢阀等;

按应用部门分为:通用阀、电站阀、船用阀、冶金用阀、管线阀、水暖用阀等;

按结构形式分为:直通式、角式、直流式等;

按联接形式分为:内螺纹、外螺纹、法兰、焊接、对夹、卡箍、卡套等形式;
